Как уже говорилось, схема состоит из передатчика и приемника, работающих на одной частоте. В них использованы парные ультразвуковые пьезоэлектрические капсюли одного типа, что и определяет рабочую частоту приемника и передатчика.

Передатчик собран на 2х элементах И-НЕ микросхемы IC3, которые включены инверторами, и образуют простейший мультивибратор, нагруженный на капсюль. Переменный резистор P2 служит для регулирования частоты передатчика и для большей эффективности частота колебаний мультивибратора должна совпадать с резонансной частотой капсюлей. В приемнике используется такой же капсюль для приема отраженных сигналов, усиливаемых транзистором TR3 операционным усилителем IC1 микросхемы  741. Сигнал с выхода IC1 подается на неинвертирующий вход усилителя IC2, коэффициент усиления которого устанавливается резистором P1. Схема настроена таким образом, чтобы оставаться сбалансированной пока частоты передатчика и приемника совпадают. Если же появляется какое-либо движение, то входной сигнал искажается, и баланс схемы нарушается. Напряжение на выходе IC2 резко изменяется, и триггер Шмитта N3-N4 переключается. Он открывает выходные транзисторы TR1,2 нагруженные на исполняющее или сигнализирующее устройство. Схема работает при напряжении 9-12 V и может работать как от батарей, так и от блока питания.

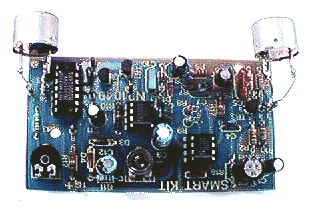

Конструкция

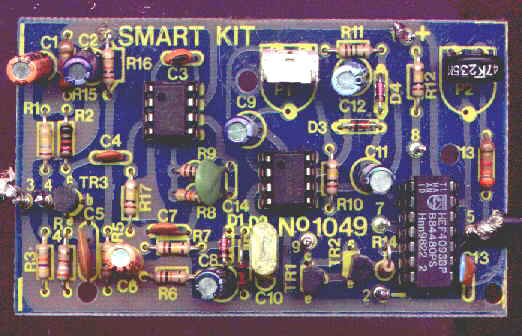

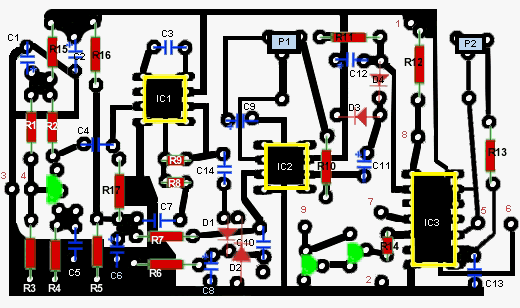

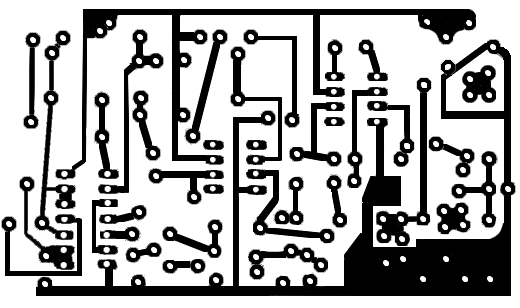

Устройство собрано на печатной плате, чертеж которой и расположение деталей на ней представлены ниже.

Настройка

Подключите питание к точкам 1 (+) и 2 (-) на плате и поставьте движок резистораP1 в среднее положение. Затем медленно вращайте движок P2, пока не загорится светодиод, когда вы плавно перемещаете пальцы перед капсюлями. Если у вас есть частотомер, то вы можете более точно настроить устройство. Подключите частотомер к излучателю и, регулировкой P2, добейтесь совпадение частоты генератора с резонансной частотой излучателя. С помощью P1 добейтесь требуемой чувствительности. Если соединить точки 7 и 8 на плате, то схема после срабатывания будет оставаться переключенной, пока не будет сброшена вручную. Это полезно, если вы хотите знать, что  была попытка проникновения в охраняемую зону.

Проверьте вашу работу на возможные короткие замыкания, соединения между дорожками, капли припоя. Обычно это вызывает проблемы. Также проверьте все внешние соединения.

Убедитесь, что все детали в рабочем состоянии.

Убедитесь, что все поляризованные компоненты припаяны в правильной полярности. Убедитесь, что напряжение питания соответствует указанному и подключено правильно.
