Выходное напряжение: Двуполярное 5, 9, 12, 15 V
Максимальный ток в канале: 3А
Ток срабатывания защиты: 4А

Принципиальная схема
Чертеж печатной платы
Разметка передней панели

Электрически устройство разделено на две почти идентичные части: Каналы +/- 5 V, +/-9 V питаются от одной обмотки трансформатора, а каналы +/-12 V, +/-15 V - от другой.  С первой же обмотки снимается сигнал синусоиды 50Гц и выпрямленной синусоиды. Обмотки трансформатора должны быть расчитаны на напряжение +/- 15V при токе до 6А. Сами стабилизаторы выполнены по стандартной схеме включения с умощняющим транзистором. В качестве предохранителей использованы самовосстанавливающиеся предохранители фирмы Bourns. Схема индикации срабатывания предохранителя выполнена на транзисторах Q1-Q3 (для плеча +5В). Номиналы резисторов, включенных последовательно со светодиодами даны ориентировочно. Их нужно подбирать под конкретный тип диода. Резисторы RB1-RB8 мощностью 1-2Вт. Выпрямительные мосты - типа KBPC10001

Конструкция

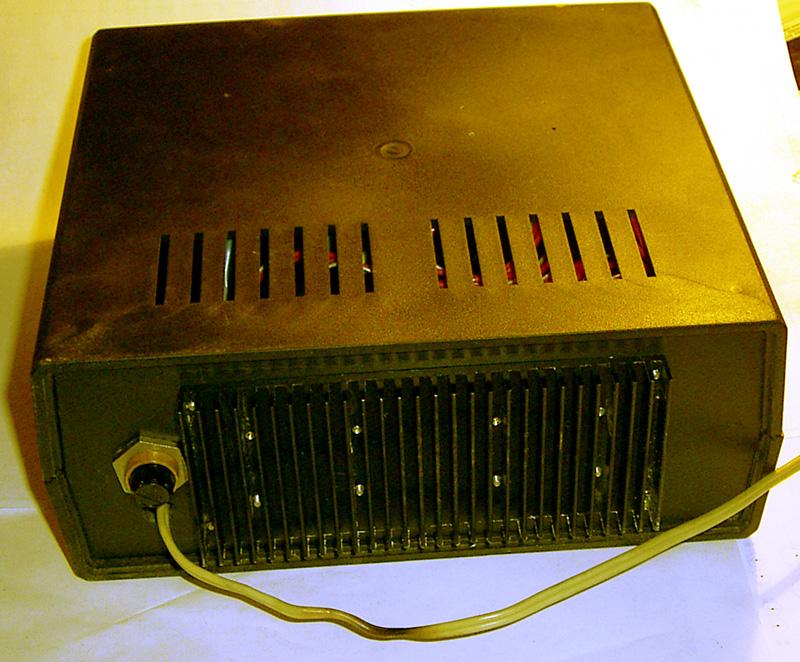

Конструктивно блок питания собран в пластмассовом корпусе KZ-17. Силовые транзисторы установлены на общий теплоотвод через изолирующие прокладки. Радиатор укреплен на задней стенке корпуса. Там же установлен держатель для сетевого предохранителя.

На переднюю панель выведены индикаторные светодиоды, выходы синусоидальных сигналов, выходные клеммы и выключатель питания. Передняя панель состоит из собственно передней панели с установленными светодиодами и фальш-панели, на которой установлены клеммы, разъемы синусоидальных сигналов и выключатель. В качестве передней панели также можно использовать пластмассовую стенку от корпуса. Я к тому времени ее уже испортил.

(Кликнуть для увеличения)

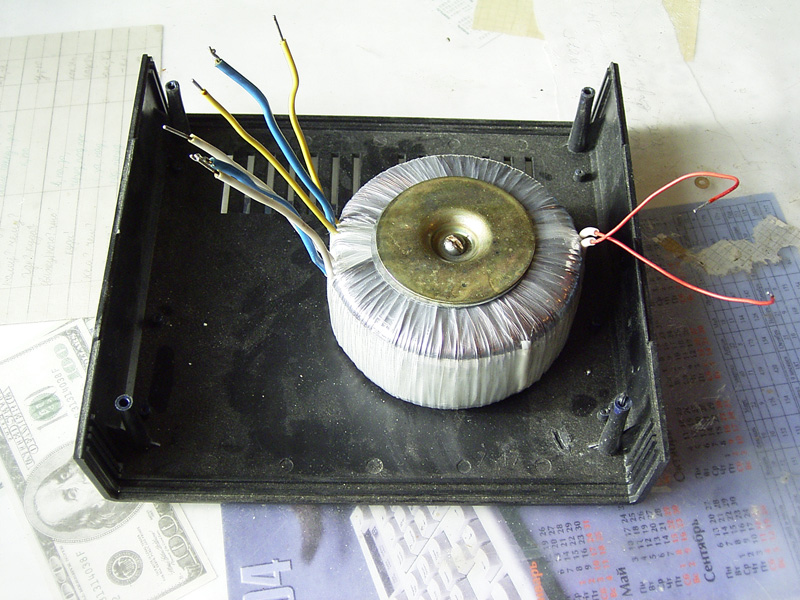

Тороидальный трансформатор установлен в корпус KZ-17

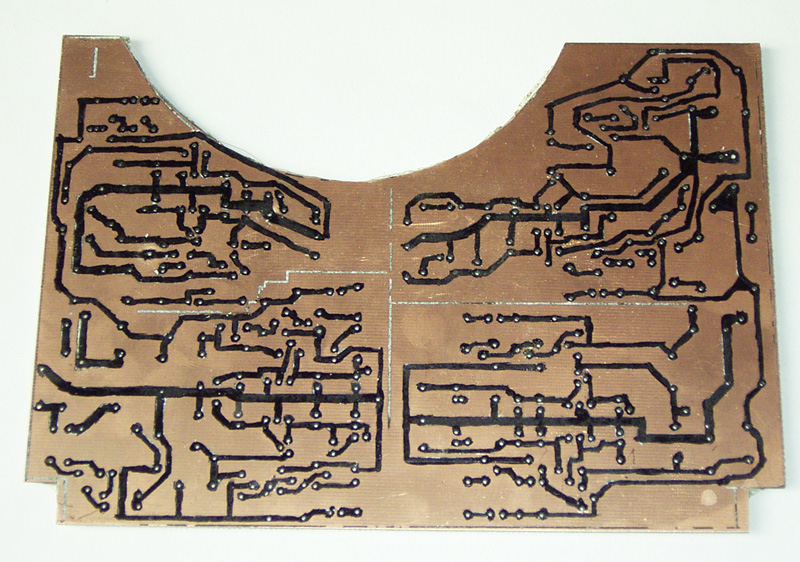

На заготовку платы тонером нанесен  рисунок будущих проводников. Заготовка готова к травлению.

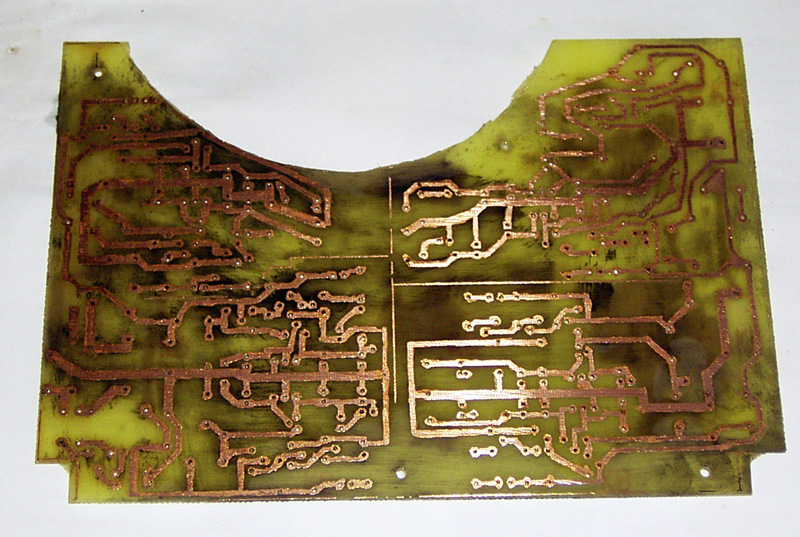

Вытравленная плата. Тонер смыт. Закрашенные дорожки остались. Видны остатки тонера, размазанные по плате - это у меня не хватило ацетона.

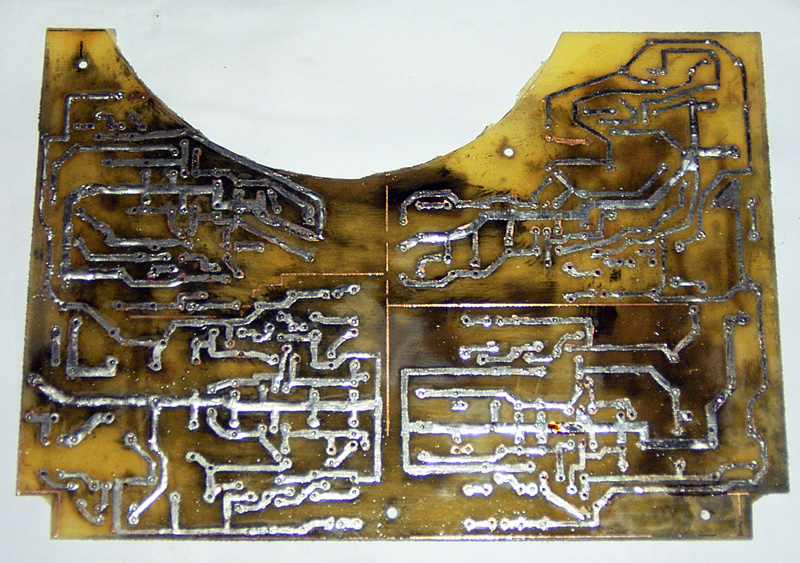

На этом этапе дорожки облужены.

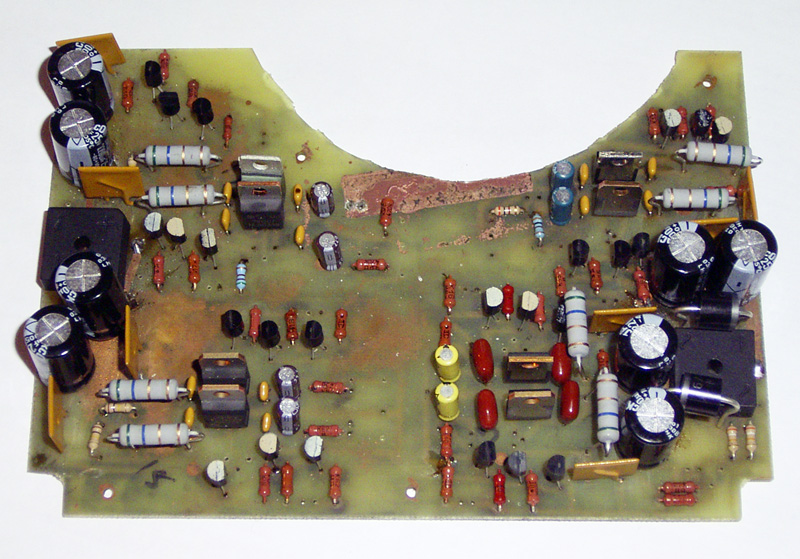

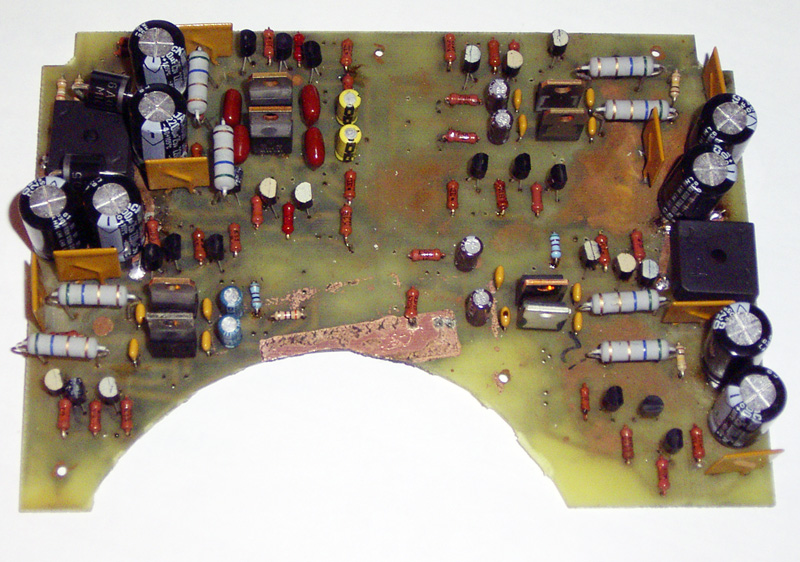

Вид платы со впаянными элементами.

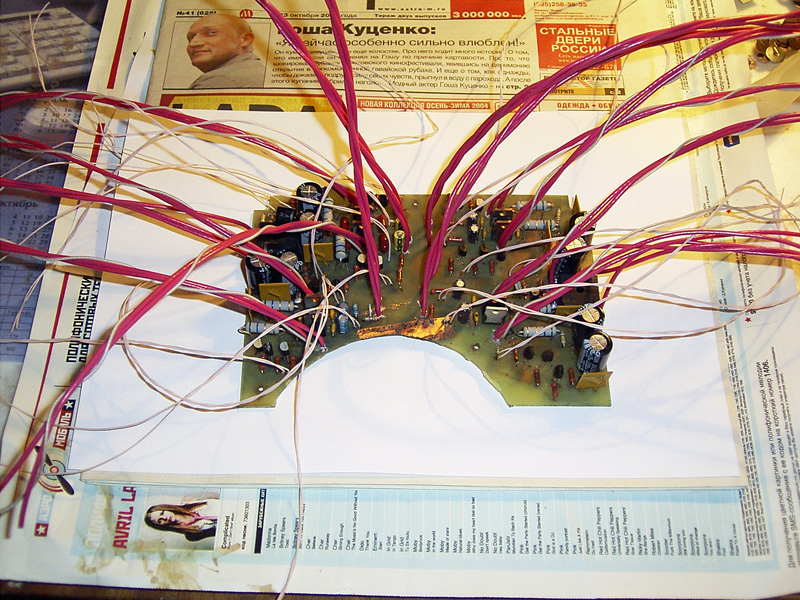

Волосатая плата. Впаяны провода.

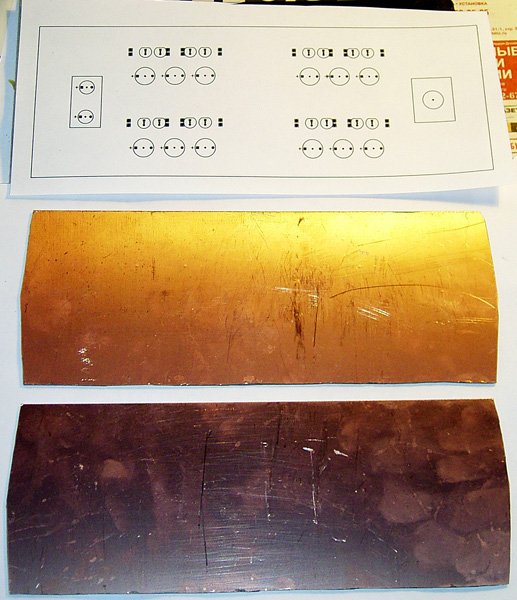

Заготовки для передней панели. Сверху - шаблон.

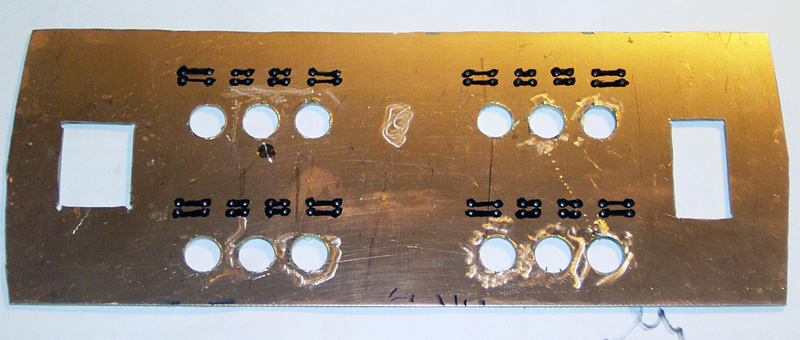

Передняя панель с просверленными отверстиями готова к травлению.

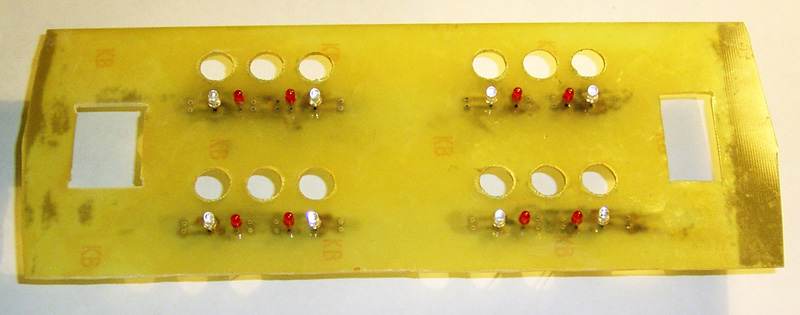

Передняя панель с установленными светодиодами

Фальш-панель.
Клеммы частично установлены, видны отверстия под них. Текст распечатан на самоклеящейся виниловой пленке ProfiLine и сверху заклеен прозрачной самоклеящейся пленкой ProfiLine.

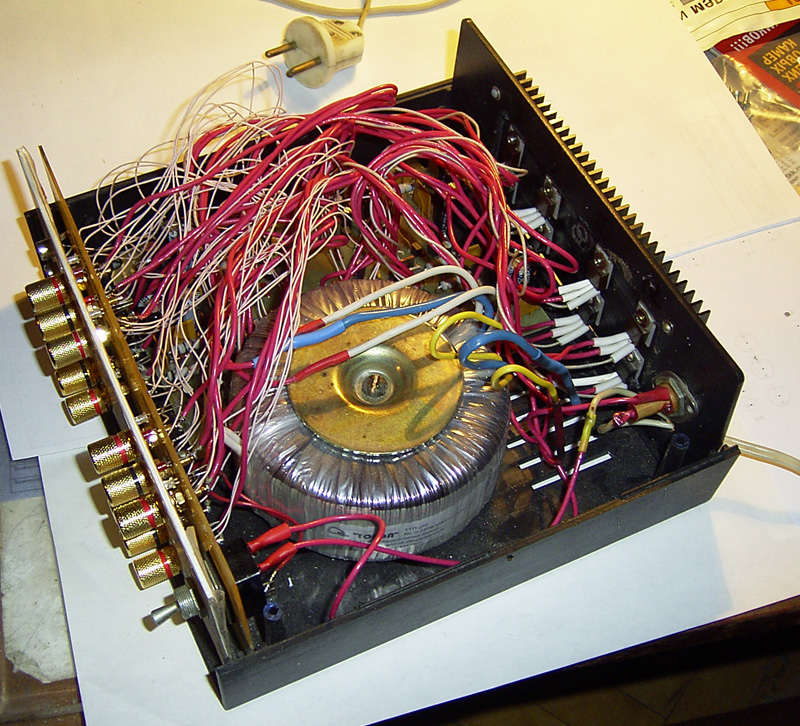

Вид на блок питания в сборе со снятой верхней крышкой. Видны силовые транзисторы, установленные на радиатор и держатель предохранителя.

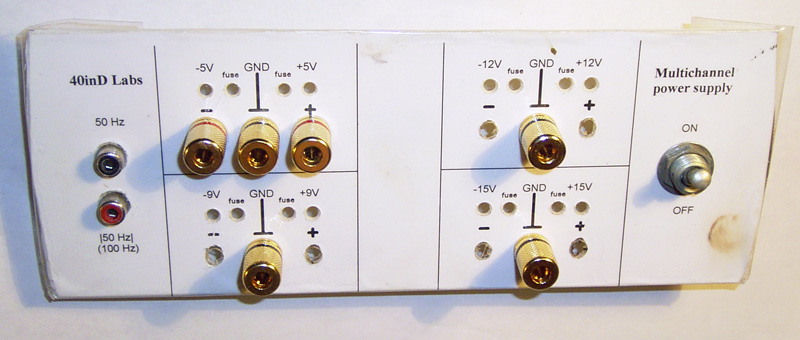

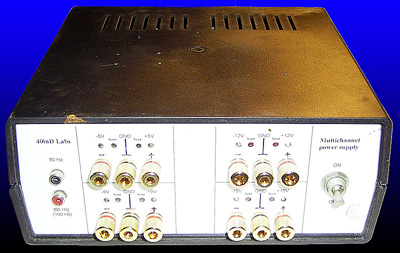

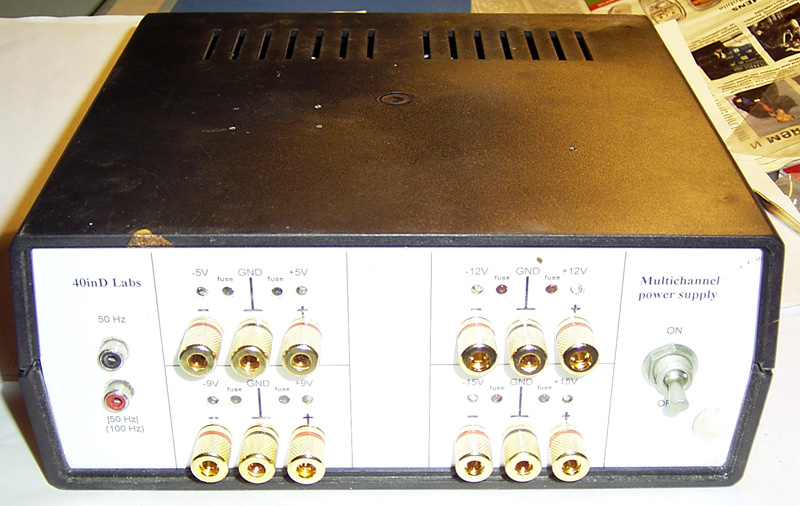

Готово!

Настройка

Устройство в налаживании не нуждается, кроме подбора токоограничивающих резисторов для светодиодов. Возможно, придется подобрать номиналы резисторов  в цепях коллекторов 1 и 2 транзистора  схем индикации срабатывания предохранителя.
